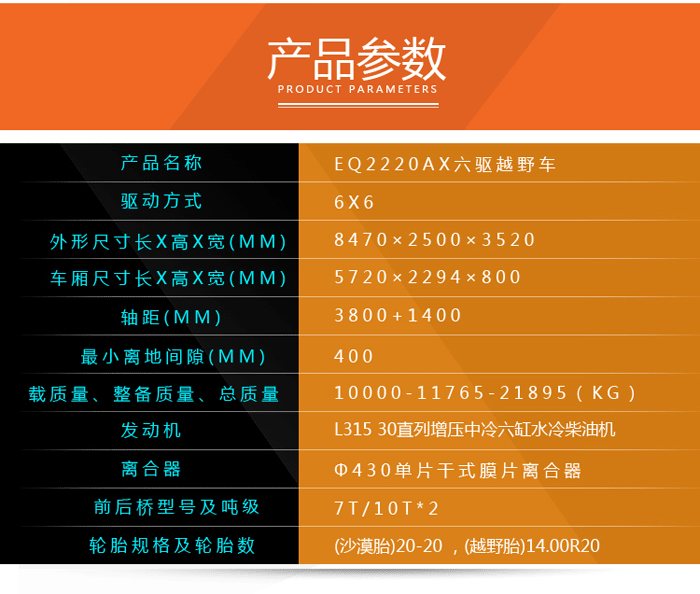

產品名稱及型號

Product name and model

EQ2220AX

驅動方式

Drive mode

6×6

尺寸參數

Size parameters

外形尺寸 長×寬×高

Overall dimensions: length×width×height(mm)

8470×2500×3520

貨箱內部尺寸 長×寬×高

Container inside dimension: length×width×height(mm)

5720×2294×800

軸距

Wheel base（mm）

3800+1400

輪距(前/后)(mm)

Tread(Front/Rear)(mm)

2110(越野胎)/2150(沙漠胎)

2110(Cross-country tire)/2150(Desert tire)

前懸/后懸

Front overhang /Rear overhang (mm)

1770/1500

接近角/離去角

Approach angle /Departure angle (o)

30/22

最小離地間隙

Minimum ground clearance(mm)

400

油箱容積(L)

Oil tank capacity (L)

400

性能參數

Performance parameters

最高車速(km/h)

Maximum speed (km/h)

75

最小轉彎直徑

Minimum turning diameter(m)

21

最大爬坡度(%)

Maximum gradability (%)

60

質量參數

Mass parameter

整備質量

Unladen mass (kg)

11765

額定載質量

Rated load mass (kg)

10000

總質量

Gross mass(kg)

21895

發動機

Engine

型式及類別

Model and variety

直列增壓中冷六缸水冷柴油機

Straight inter-cooled 6-cylinder water-cooled diesel engine

型號

Model

L315 30

生產企業

Manufacturer

東風康明斯公司

Dongfeng Cummmins Co., Ltd.

排量

Discharge capacity（ml）

8900

燃料種類

Fuel type

柴油

Diesel

額定功率/轉速(kW/r/min)

Rated power /speed (kW/r/min)

228/2100

最大扭矩/轉速(N.m/r/min)

Maximum torque /speed (N.m/r/min)

1200/1100-1400

缸徑×行程(mm×mm)

Cylinder diameter×travel route(mm×mm)

114×144.5

壓縮比

Compression ratio

16.6:1

離合器

Clutch

型號及型式

Model and type

單片干式膜片離合器

Dry single disc clutch

生產企業

Manufacturer

東風汽車有限公司

Dongfeng Motor Company Limited

操縱方式

Control mode

液壓遠距離操縱

Hydraulic remote control

磨擦片直徑

Wearing piece diameter (mm)

φ430

變速箱

Transmission

操縱方式

Control mode

單桿操縱

Single stem control

前進檔位數

Forwardgear digit

9

速比

Speed ratio

12.6 8.39 6.31 4.46 3.43 2.45 1.874 1.35 1.0 R 11.02

分動箱

Auxiliary box

型號

Model

高低檔 帶差速鎖

High low，Differential lock

速比

Speed ratio

0.89 1.536

車架

Frame

結構型式

Structure type

鉚接結構

Riveted structure

縱梁斷面尺寸

Longitudinal beam cross dimensions (mm)

300x80x(8+8)

電器

Electrical appliances

電器線路電壓(V)

Electrical appliance line voltage(V)

24

蓄電池型號\數量

Accumulator model\quantity

180A.h 兩個

180A.h 2 pieces

發電機 電壓/電流

Generator Voltage/Current

28V,70A

車身

Body

型號

Model

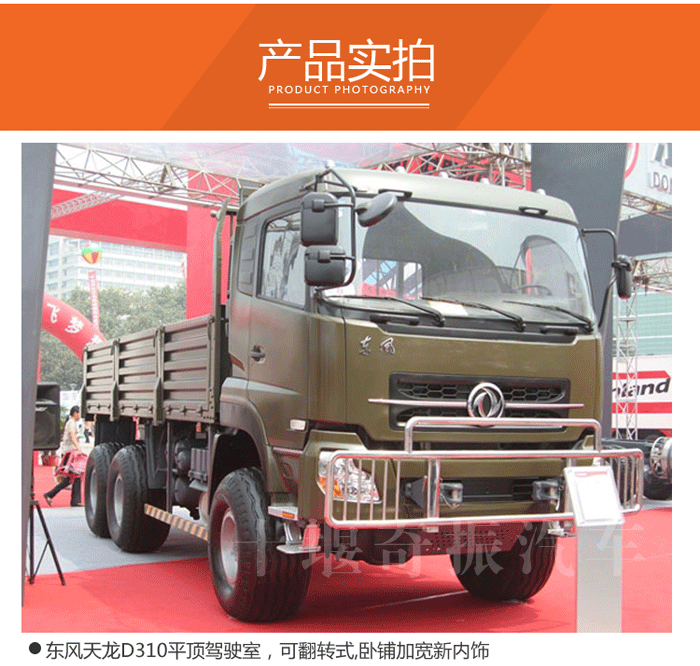

D310平頂駕駛室

D310flat-roofed cab

型式

Type

可翻轉式,臥鋪加寬新內飾

Convertible, widened sleeper with new decoration

生產企業

Manufacturer

東風商用車公司

Dongfeng Commercial Vehicle Company

駕駛室準乘人(人)

Number of passengers in the cab (number)

2

底盤

Chassis

型號類別

Modeland type

EQ2220AXJ

軸數及輪胎

Number of axles and tire

軸數

Number of axles

3

輪輞型號

Wheel felloe model

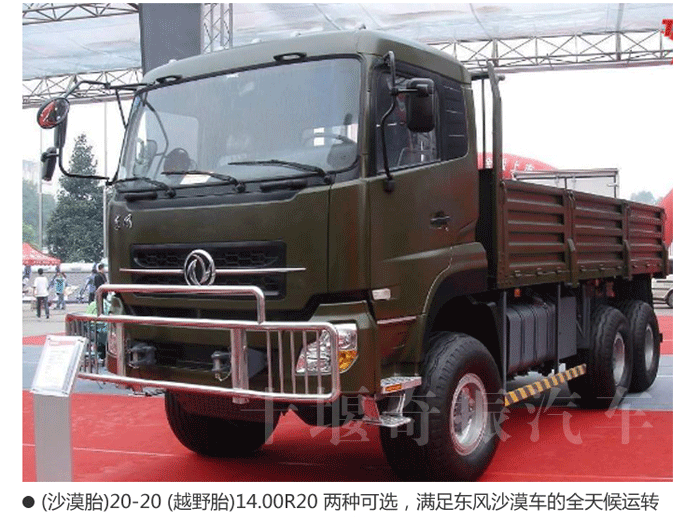

（沙漠胎）14.00-20 （ 越野胎）10:00W-20

（Desert tire）14.00-20 （ Cross-country tire）10:00W-20

輪胎規格及輪胎數

Tire specification and tire number

（沙漠胎）20-20 （越野胎）14.00R20 4+1

（Desert tire）20-20 （Cross-country tire）14.00R20 4+1

轉向器

Redirector

轉向型式

Steering type

動力轉向

Power steering

前橋

Frontgear

型式

Type

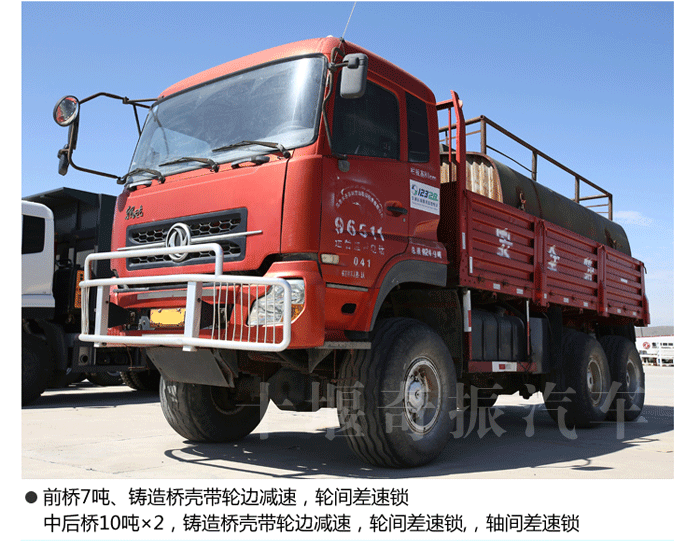

鑄造橋殼帶輪邊減速，輪間差速鎖

Cast rigid axle housing with hub reduction gear，Differential lock wheels

額定載荷

Rated load（t)

7T級

Grade 7T

中后橋

Middle Reargear

型式

Type

鑄造橋殼帶輪邊減速，輪間差速鎖,，軸間差速鎖

Cast rigid axle housing with hub reduction gear，Differential lock wheels ，Between shaft differential lock

主減速比

Major reduction ratio

6.734

額定載荷

Rated load（t)

10TX2級

Grade 10 X2 T

制動系統

Braking system

行車制動型式

Auto brake type

雙回路氣制動

2-circuit air braking

行車制動助力型式

Auto brake boost type

氣壓伺服助力

Pneumatic servo boost

制動力調節型式

Brake power adjustment type

手動

Manual

制動器型式

Brake type

鼓式

Drum type

駐車制動型式

Parking brake type

彈簧制動

Spring brake

應急制動型式

Emergency brake type

彈簧制動

Spring brake

懸架

Overhang frame

前

Front

型式

Type

鋼板彈簧

Road spring

鋼板彈簧片數

Number of road springs

9

后

Rear

型式

Type

鋼板彈簧

Road spring

鋼板彈簧片數

Number of road springs

10
