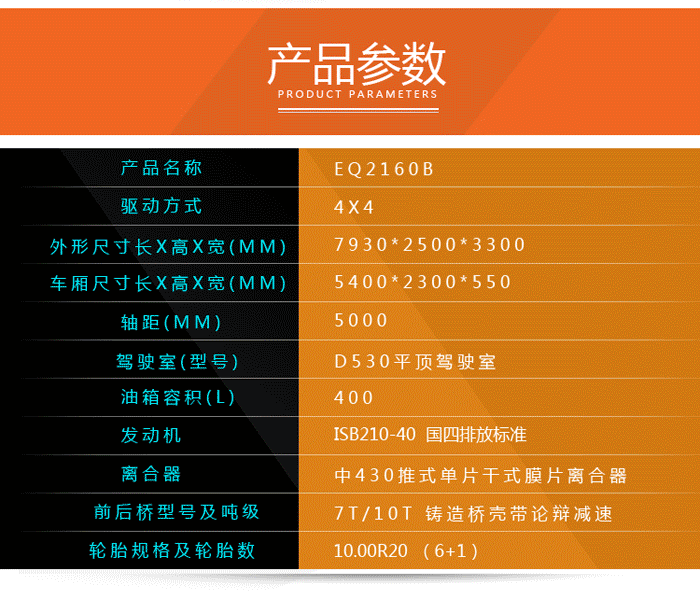

產品名稱及型號

Product name and model

EQ2160B

驅動方式

Drive mode

4×4

尺寸參數

Size parameters

外形尺寸 長×寬×高

Overall dimensions: length×width×height(mm)

7130×2500×3300

貨箱內部尺寸 長×寬×高

Container inside dimension: length×width×height(mm)

4600×2294×550

軸距

Wheel base（mm）

4200

輪距(前/后)(mm)

Tread(Front/Rear)(mm)

2038/1869

前懸/后懸

Front overhang /Rear overhang (mm)

1430/1500

接近角/離去角

Approach angle /Departure angle (o)

30/25

最小離地間隙

Minimum ground clearance(mm)

320

油箱容積(L)

Oil tank capacity (L)

200

性能參數

Performance parameters

最高車速(km/h)

Maximum speed (km/h)

80

最小轉彎直徑

Minimum turning diameter(m)

17.5

最大爬坡度(%)

Maximum gradability (%)

40

質量參數

Mass parameter

整備質量

Unladen mass (kg)

7585

額定載質量

Rated load mass (kg)

8285

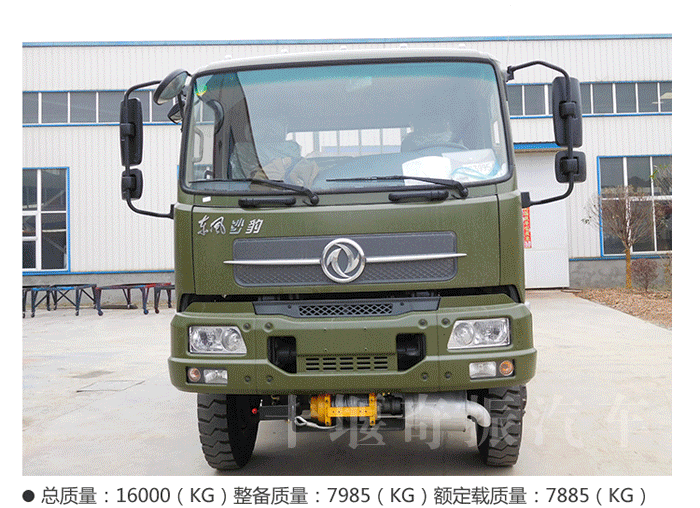

總質量

Gross mass(kg)

16000

發動機

Engine

型式及類別

Model and variety

直列增壓中冷六缸水冷柴油機

Straight inter-cooled 6-cylinder water-cooled diesel engine

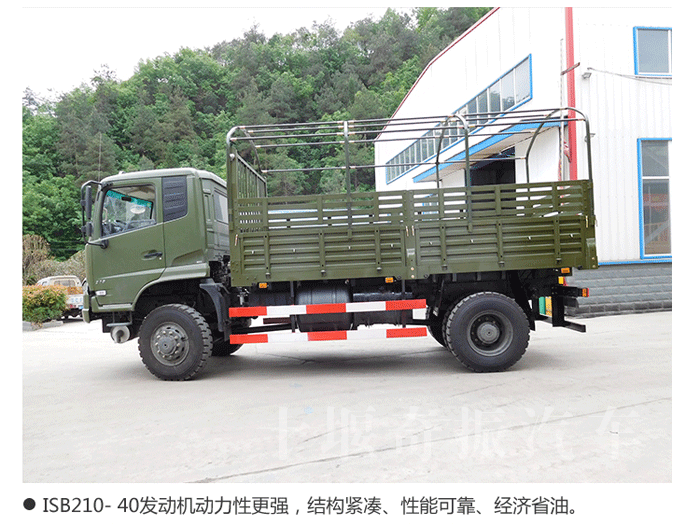

型號

Model

ISB210 40

生產企業

Manufacturer

東風康明斯公司

Dongfeng Cummmins Co., Ltd.

排量

Discharge capacity（ml）

5900

燃料種類

Fuel type

柴油

Diesel

額定功率/轉速(kW/r/min)

Rated power /speed (kW/r/min)

155/2500

最大扭矩/轉速(N.m/r/min)

Maximum torque /speed (N.m/r/min)

750/1200-1700

缸徑×行程(mm×mm)

Cylinder diameter×travel route(mm×mm)

102×120

壓縮比

Compression ratio

17.3:1

離合器

Clutch

型號及型式

Model and type

單片干式膜片離合器

Dry single disc clutch

操縱方式

Control mode

液壓遠距離操縱

Hydraulic remote control

磨擦片直徑

Wearing piece diameter (mm)

φ395

變速箱

Transmission

操縱方式

Control mode

機械式

Mechanical control

前進檔位數

Forwardgear digit

8

速比

Speed ratio

Ⅰ8.12 Ⅱ6.08 Ⅲ4.47 Ⅳ3.31 Ⅴ2.46 Ⅵ1.84 Ⅶ1.35 Ⅷ1.00 RL8.12 RH2.46

分動箱

Auxiliary box

速比

Speed ratio

1．00 1.5

車架

Frame

結構型式

Structure type

鉚接結構

Riveted structure

縱梁斷面尺寸

Longitudinal beam cross dimensions (mm)

280×80×（8＋4）

電器

Electrical appliances

電器線路電壓(V)

Electrical appliance line voltage(V)

24

蓄電池型號\數量

Accumulator model\quantity

140A.h 兩個

140A.h 2 pieces

發電機 電壓/電流

Generator Voltage/Current

28V,70A

車身

Body

型式

Type

可翻轉式,臥鋪加寬新內飾

Convertible, widened sleeper with new decoration

生產企業

Manufacturer

東風商用車公司

Dongfeng Commercial Vehicle Company

駕駛室準乘人(人)

Number of passengers in the cab (number)

2

底盤

Chassis

型號類別

Modeland type

EQ2160B

軸數及輪胎

Number of axles and tire

軸數

Number of axles

2

輪輞型號

Wheel felloe model

7.5v-20

輪胎規格及輪胎數

Tire specification and tire number

10.00R20 6+1

轉向型式

Steering type

動力轉向

Power steering

前橋

Frontgear

型式

Type

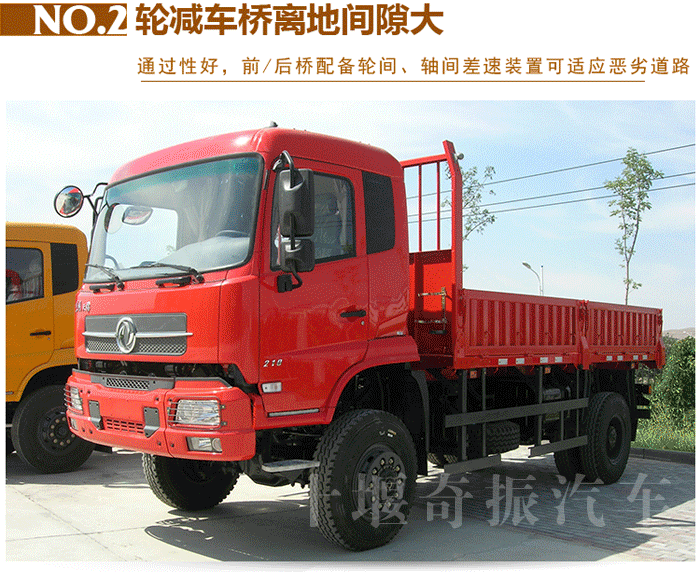

鑄造橋殼帶輪邊減速

Cast rigid axle housing with hub reduction gear

額定載荷

Rated load（t)

6T級

Grade6T

后橋

Reargear

型式

Type

鑄造橋殼帶輪邊減速

Cast rigid axle housing with hub reduction gear

主減速比

Major reduction ratio

5.921

額定載荷

Rated load（t)

10級

Grade 10T

制動系統

Braking system

行車制動型式

Auto brake type

雙回路氣制動

2-circuit air braking

行車制動助力型式

Auto brake boost type

氣壓伺服助力

Pneumatic servo boost

制動力調節型式

Brake power adjustment type

手動

Manual

制動器型式

Brake type

鼓式

Drum type

駐車制動型式

Parking brake type

彈簧制動

Spring brake

應急制動型式

Emergency brake type

彈簧制動

Spring brake

懸架

Overhang frame

前

Front

型式

Type

鋼板彈簧

Road spring

鋼板彈簧片數

Number of road springs

8

后

Rear

型式

Type

鋼板彈簧

Road spring

鋼板彈簧片數

Number of road springs

10+8
